功率测量仪器 (应用于评估新能源、逆变器和马达）

功率分析仪 3193-10

综合评估机器的宽频功率计

DC，0.5Hz~1MHz的宽频

电压·电流·功率之外,波形峰值/功效等也可以测试

基本精度±0.2%的高精度、0.1 s的高速模拟应答

最大6系统的多系统同时测试

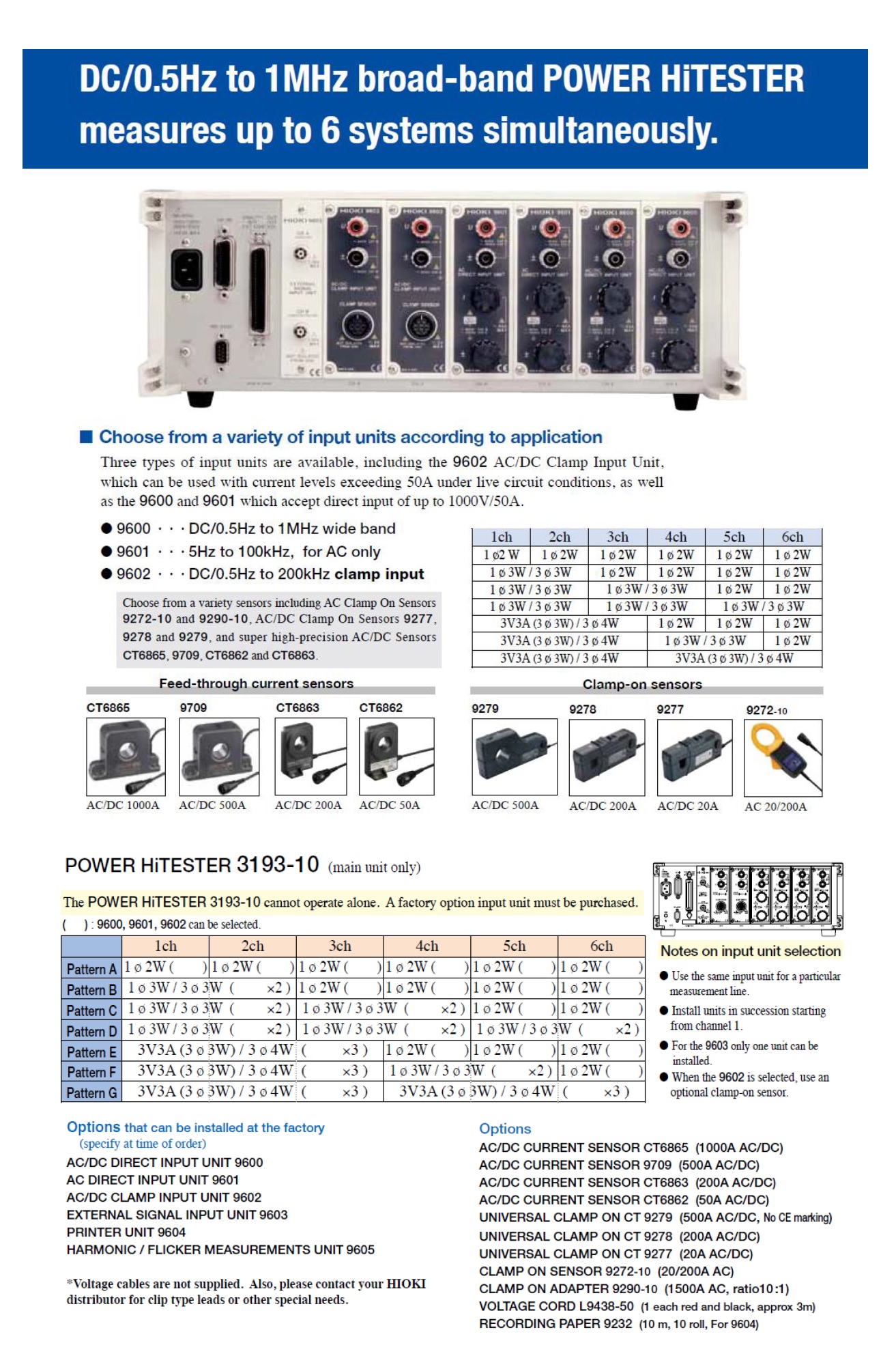

根据用途需要备由3种输入单元可供选择

注意：不能单独使用3193-10主机。必须购买输入单元 9600~ 9605。更换或者扩展单元的工作将在出厂前完成，而且需要支付输入单元金额。

★ Connecting to a Printer

 Data can be output to the optional PRINTER UNIT 9604.

------------------------------------------------------------------------------------------------

基本参数

测量线路   单相2线，单相3线，三相3线，三相4线

测量项目 （当选用9600，9601，9602时）

                          电压，电流，电压/电流峰值，有功/视在/无功功率，相位角，频率，电流/功率累

                                  积，效率，负载率，功率因数

          (当选用9603）

        电压，扭矩，RPM，频率，马达输出

        （当选用9605）

        谐波，波形，电压波动/闪变测量功能

测量量程（使用9600时)   电压：6/15/30/60/150/300/600/1000 V

         电流：200/500 mA, 1/2/5/10/20/50 A

         功率：1.2 W ~ 150 kW（根据测量方式和电压、电流的输入单元的组合而定）

         频率：50/500/5k/50k/2M Hz

基本精度 ±0.1 % rdg. ±0.1 % f.s. (在45～66Hz, 使用 9600)

显示更新率         8 次 /秒

频率特性                 使用9600：DC，0.5Hz～1MHz 的宽频单元

使用9601: 5Hz～100kHz的AC专用单元

使用9602: DC 0.5Hz～200kHz的钳式输入专用单元

其他功能                  波形峰值测量、功率测量、D/A输出、外部控制、缩放、平均值、备份功能、马达

                                输出Pm测量(使用 9603)等

接口 RS-232C, GP-IB

电源供应 100/ 120/ 200/ 230 V AC (自动切换), 50/60 Hz, 150 VA max.

体积及重量 430宽×150高×370厚mm，15kg（含所有选件）

附件 电源线（1），连接器（1），使用说明书（1）
