LCR 测试仪 IM3536

DC，4Hz~8MHz测量频率，今后的标杆产品

测量频率DC，4Hz~8MHz

测量时间：最快1ms

基本精度：±0.05% rdg

1mΩ以上的精度保证范围，也可安心进行低阻测量

可内部发生DC偏压测量

从研发到生产线活跃在各种领域中

主机不标配测试治具。请在选件中选择测试治具和探头。

=====================================

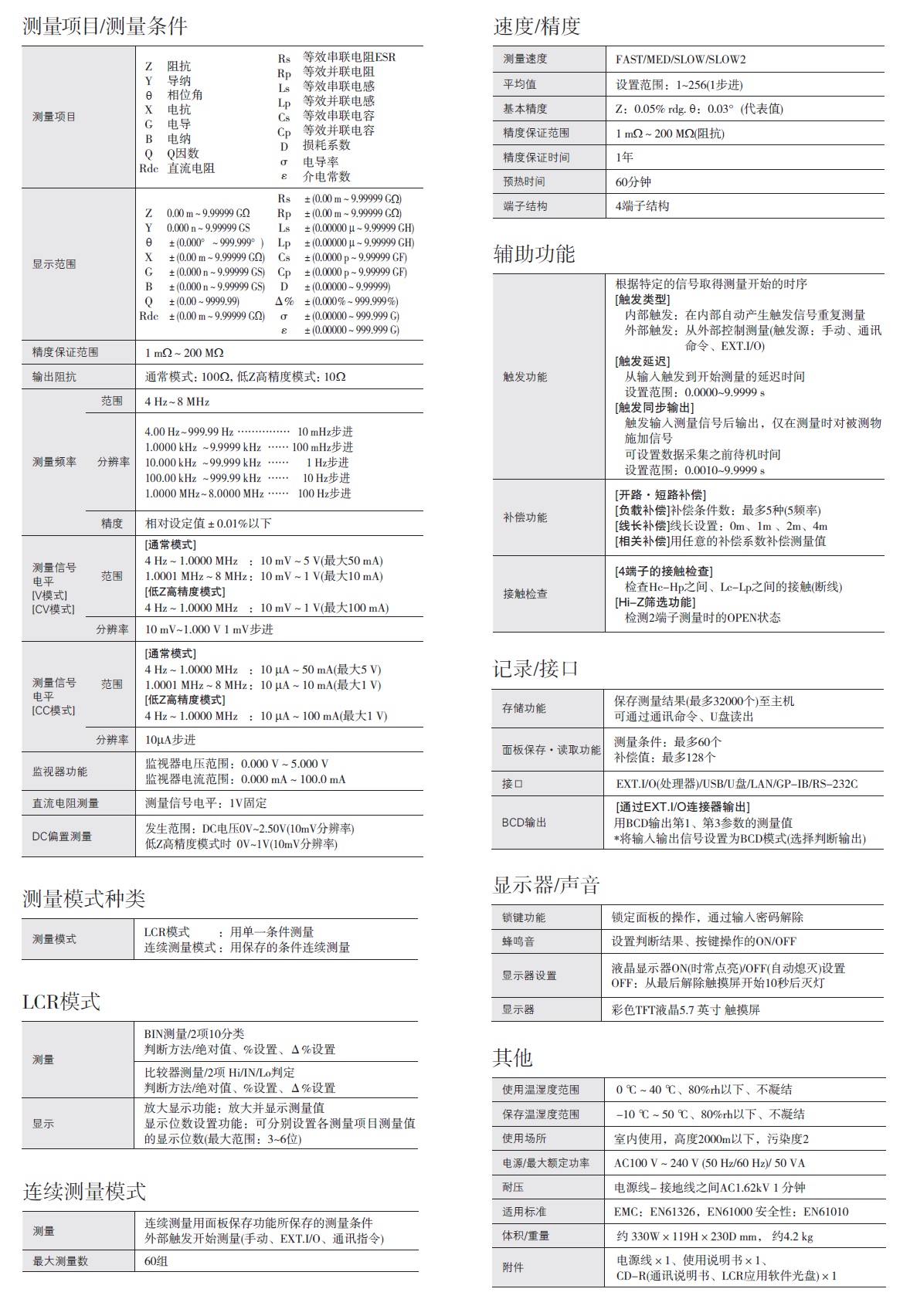

基本参数

测量模式:  LCR（单一条件下测量），连续测量（保存条件下连续测量）

测量参数:

Z, Y, θ, X, G, B, Q, Rdc（直流电阻），Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε

测量量程 :  100 mΩ~100 MΩ, 10档量程（所有参数由Z规定）

显示范围 :  Z: 0.00 m~9.99999 GΩ, Y: 0.000 n~9.99999 GS, θ: ± (0.000°~999.999°), Q: ± (0.00~9999.99), Rdc: ± (0.00 m~9.99999 GΩ), D: ± (0.00000~9.99999), Δ%: ± (0.000 %~999.999 %)等

基本精度 :  Z: 0.05 % rdg. θ: 0.03°（代表值，精度保证范围：1mΩ~200MΩ）

测量频率 :  4 Hz~8 MHz (10 mHz~100 Hz步进)

测量信号电平 :  [V模式, CV模式]的[通常模式] 4 Hz~1.0000 MHz: 10 mV~5 V (最大50 mA) ; 1.0001 MHz~8 MHz: 10 mV~1 V (最大10 mA)

 [V模式, CV模式]的[低Z高精度模式]  4 Hz~1.0000 MHz: 10 mV~1 V (最大100 mA)

 [CC模式]的[通常模式]   4 Hz~1.0000 MHz: 10 μA~50 mA (最大5 V) ;  1.0001 MHz~8 MHz: 10 μA~10 mA (最大1 V)

 [CC模式]的[低Z高精度模式]  4 Hz~1.0000 MHz: 10 μA~100 mA (最大1 V)

 [直流电阻测量]: 1 V固定

DC偏压 :  发生范围：DC电压0~2.50 V (低Z高精度模式时0 ~1 V)

输出阻抗 : 通常模式：100 Ω, 低Z高精度模式: 10 Ω

显示 : 彩色TFT5.7英寸，触摸屏

功能 :  比较器、BIN测量（2个项目10种分类），触发功能、开路·短路补偿、接触检查、面板保存·读取功能、存储功能

接口 : EXT I/O (处理器), /USB/U盘/LAN/GP-IB/RS-232C, BCD输出

电源 : AC 100~240 V, 50/60 Hz, 50 VA max

体积及重量 : 330W × 119H × 230D mm, 4.2 kg

附件 : 电源线×1,使用说明书×1,CD-R（通讯说明书，LCR应用光盘）×1
