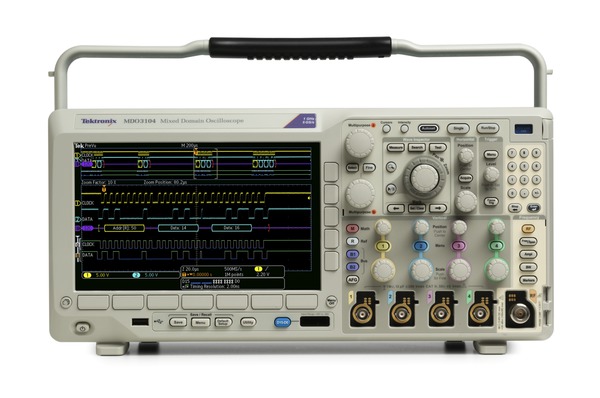

MDO3000 系列產品

現今的整合設計需要如 MDO3000 混合域示波器 (MDO) 系列的整合式示波器。 這是最強大的 6 合 1 整合式示波器，包括整合式頻譜分析儀、任意函數產生器、邏輯分析儀、通訊協定分析儀和數位伏特計/計數器。 MDO3000 完全可自訂，且可完整升級。 立即添加您需要的儀器，並提升您的效能。



主要效能規格

示波器

2 和 4 個類比通道機型

1 GHz、500 MHz、350 MHz、200 MHz、100 MHz 頻寬機型

頻寬可升級（高達 1 GHz）

高達 5 GS/s 的取樣速率

所有通道上 10 M 的記錄長度

>280,000 wfm/s 最大波形擷取速率

標配的被動式電壓探棒具有 3.9 pF 的容性負載，和 1 GHz、500 MHz 或 250 MHz 類比頻寬





頻譜分析儀

頻率範圍



標準： 9 kHz - 示波器頻寬



選配： 9 kHz - 3 GHz



超寬擷取頻寬高達 3 GHz



任意函數產生器（選配）



13 個預定義的波形類型



50 MHz 波形產生



128 k 任意波形產生器的記錄長度



250 MS/s 任意波形產生器取樣速率





邏輯分析儀（選配）



16 個數位通道



所有通道上 10 M 記錄長度



121.2 ps 時序解析度





通訊協定分析儀（選配）



I²C、SPI、RS-232/422/485/UART、USB2.0、CAN、LIN、FlexRay、MIL-STD-1553 和音頻

標準的序列匯流排支援



數位伏特計（產品註冊時免費提供）



4-位 AC RMS、DC和AC + DC RMS 電壓量測



5-位頻率量測



主要功能



FastAcq™ 高速波形擷取率可迅速發現難以捉摸的訊號異常事件



Wave Inspector® 控制功能，輕鬆瀏覽及自動搜尋波形資料



33 種自動量測功能及波形直方圖，簡化波形分析作業



TekVPI® 探棒介面支援可自動調整比例及單位的主動式、差動式及電流探棒



9 吋（229 公釐）明亮的 WVGA 寬螢幕彩色顯示器



機體輕巧 – 厚度僅 5.8 吋（147 公釐）且重量低於 9.2 磅（4.2 公斤）



頻譜分析儀



專用前面板控制功能，用於經常執行的工作



自動峰值標記功能，可識別頻譜峰值的頻率與振幅



手動標記功能，可實現非峰值量測



曲線類型包括： 一般、平均、最大保持與最小保持



頻譜圖顯示功能，可輕鬆觀察與深入瞭解緩慢變化的RF現象



自動量測包括： 通道功率、鄰近通道功率比 (ACPR) 與佔據頻寬 (OBW)



任意函數產生



產生預定義的訊號，快速模擬設計中缺少的裝置



擷取類比或數位輸入上訊號，傳送至任意編輯記憶體，並從 AFG 複製出



在任何訊號中添加雜訊，以輕鬆地執行邊際測試



混合訊號設計與分析



在並列匯流排上自動觸發、解碼與搜尋



多通道設定與保持觸發



MagniVu™ 高速擷取功能，提供數位通道 121.2 ps 精細的時序解析度



通訊協定分析



在最常見的嵌入式設計的串列匯流排標準資料封包等級內容上自動觸發、解碼和搜尋。



匯出通訊協定解碼表，以用於記錄結果



數位伏特計和頻率計數器



一目了然快速驗證電壓或頻率量測



圖形讀值可提供量測的穩定性資料



可完整升級



根據需求的變化或預算允許，隨著時間新增功能、增加頻寬或頻譜分析儀的頻率範圍



選配應用支援

電源分析

極限和遮罩測試
