TDS2000C 系列產品

TDS2000C 系列數位儲存示波器以精巧設計提供經濟實惠的效能。TDS2000C 系列示波器標準功能包括 USB 連接能力、16 種自動量測、極限測試、資料記錄和智慧型輔助說明，能協助您在更短時間內完成更多工作。

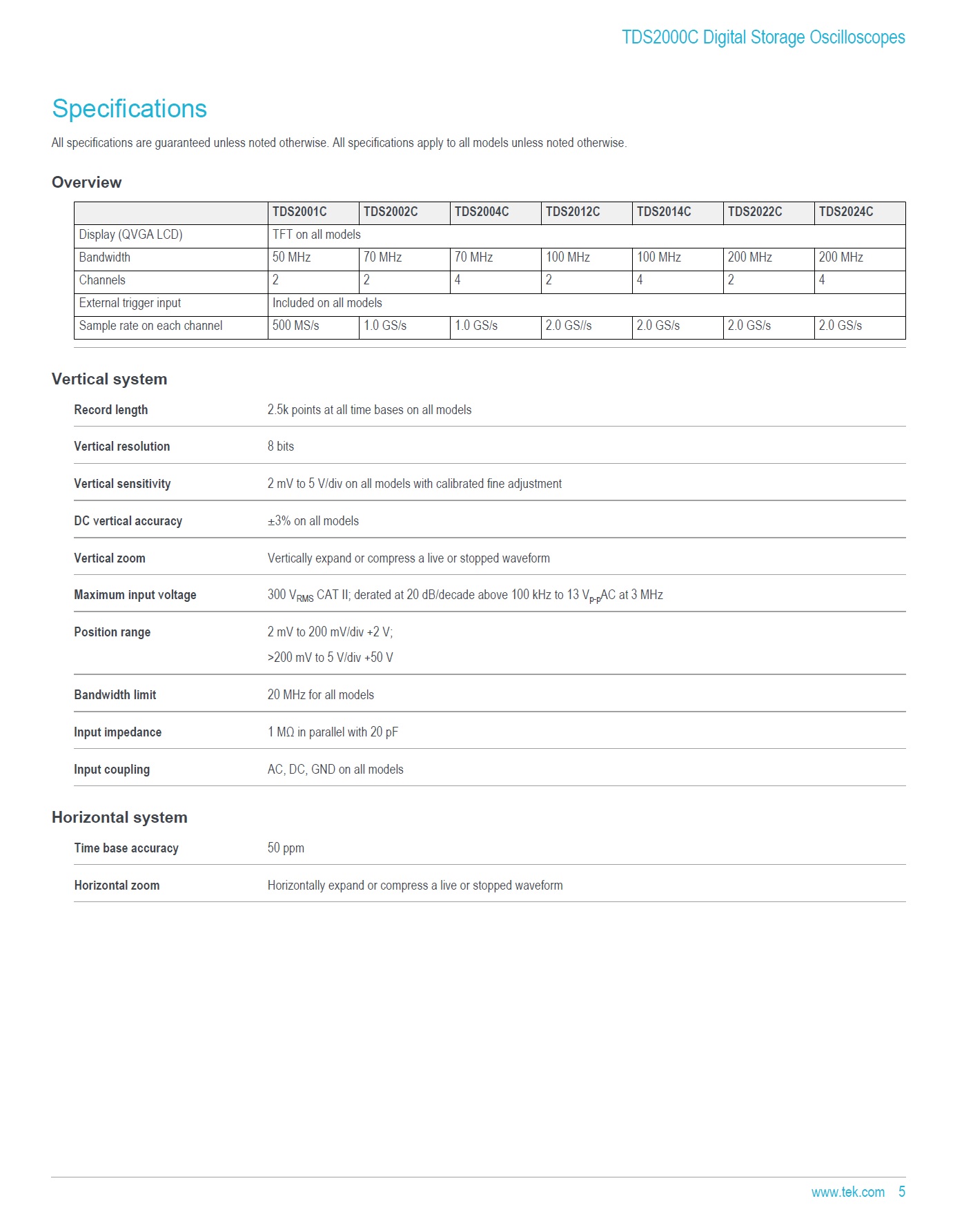

主要效能規格

200 MHz、100 MHz、70 MHz、50 MHz 頻寬機型

雙通道和四通道機型

所有通道高達 2 GS/秒取樣率

所有通道 2.5k 點記錄長度

進階觸發包括脈波寬度觸發與可選擇掃描線的視訊觸發

主要特色

16 種自動量測、FFT 分析，簡化波形分析作業

內建波形極限測試

自動化長時間資料記錄功能

自動設定和訊號範圍自動調整

內建智慧型輔助說明

探棒檢查精靈

11 種使用者介面語言

144 公釐 (5.7 吋) 主動式 TFT 彩色顯示器

機體輕巧 - 厚度僅 124 公釐 (4.9 吋)，重量僅 2 公斤 (4.4 磅)

前面板 USB 2.0 主機埠供您輕鬆快速儲存資料

後面板 USB 2.0 裝置埠可方便連接個人電腦或直接列印至 PictBridge® 相容印表機

隨附的 NI LabVIEW SignalExpress™ TE 限定版與 Tektronix OpenChoice® 軟體能夠與工作台建立連線

能進行準確量測的數位準確度

高達 200 MHz 的頻寬和 2 GS/秒最大取樣率，是同價位數位儲存示波器當中絕無僅有的水準。Tektronix 獨家取樣技術能以至少 10X 超取樣對所有通道即時取樣，隨時準確擷取訊號。即使使用多個通道，取樣效能依然不減。

疑難排解裝置所需的重要工具

進階觸發 - 上升/下降邊緣、脈波寬度和視訊能協助您迅速隔離目標訊號。一旦擷取到訊號，便可利用進階運算功能與自動量測加快分析速度。快速執行 FFT 或對波形進行加、減或乘法運算。十六種自動量測能夠迅速可靠地計算重要的訊號特性 (如頻率或上升時間)，內建的「極限測試」功能則可助您輕鬆找出訊號中的問題。

讓工作更為輕鬆的設計

TDS2000C 系列示波器的設計簡單易用，並承襲您所熟悉的 Tektronix 操作方式。

直覺式操作

直覺式使用者介面提供各通道專用垂直控制鈕、自動設定和自動範圍調整功能，使儀器易於使用，進而減少學習時間並提高效率。

即時協助

內建的「說明」功能表提供與示波器特性及功能相關的重要資訊，並使用與使用者介面相同的語言。

探棒檢查精靈

只需按一個按鈕，即可在進行量測前輕鬆快速檢查探棒補償。

極限測試

示波器可自動監控來源訊號，並判斷輸入波形是否位於預先定義的邊界內，輸出「通過」或「失敗」的結果。發生違反情形時可觸發特定 動作，包括停止擷取波形、停止「極限測試」功能、將失敗的波形資料或螢幕影像儲存至 USB 記憶裝置，或上述動作的任意組合。對於需要快速做出決策的生產或服務應用而言，此為理想的解決方案。

彈性的資料傳輸

前面板 USB 主機埠可讓您將儀器設定、螢幕擷取畫面與波形資料儲存至隨身碟。使用內建「資料記錄」功能可設定示波器，將使用者指定的觸發波形儲存至 USB 記憶裝置 (可儲存長達 24 小時的資料)。您也可以選取「infinite」(無限) 選項以持續監控波形。此模式無持續時間限制，您可以將觸發波形儲存至外部 USB 記憶裝置，直到記憶體滿載為止。之後示波器會提示您插入其他 USB 記憶裝置以繼續儲存波形。

輕鬆連接個人電腦

利用後面板 USB 裝置埠連接至個人電腦，並透過隨附的 OpenChoice 個人電腦通訊軟體，即可輕鬆擷取、儲存與分析量測結果。只需將螢幕影像與波形資料拖曳至獨立的桌面應用程式，或直接拖曳至 Microsoft Word 和 Excel 即可。如果不使用個人電腦，也可以將影像直接列印至任何 PictBridge 相容印表機。

建立工作台連線，進行智慧化除錯

每台 TDS2000C 系列均隨附 Tektronix 限定版 NI LabView SignalExpress，提供基本的儀器控制、資料記錄和分析功能。

SignalExpress 支援多種 Tektronix 桌上型儀器 (如需 NI LabView Signal Express 支援的 Tektronix 儀器之完整清單，請造訪：www.tektronix.com/signalexpress)，可讓您連結整個測試工作台，隨後從單一直覺式軟體介面即可 存取每台儀器的各種強大工具。如此一來，只需操作個人電腦，便能將需要多台儀器的複雜量測作業自動化、記錄長時間資料、取得多台儀器的時間關聯性資料，並 且輕鬆擷取、分析結果。唯有 Tektronix 可提供連結化智慧型儀器測試工作台，藉此簡化並加快複雜設計的除錯作業。
