Product Name : | LCR METER - LCR-9183 專業型掌上型電阻/電容/電感測量儀錶 |
| Product Origin : | China Taiwan | |
| Product Category : | Lutron | |
| More Products : | Click here! | |
| Contact Details : | 運揚有限公司 WANCO LIMITED | |
| Product Code : | LCR-9183 |
原廠產品詳情網址，歡迎瀏覽：
https://www.lutron.com.tw/products/237/lcr-meter

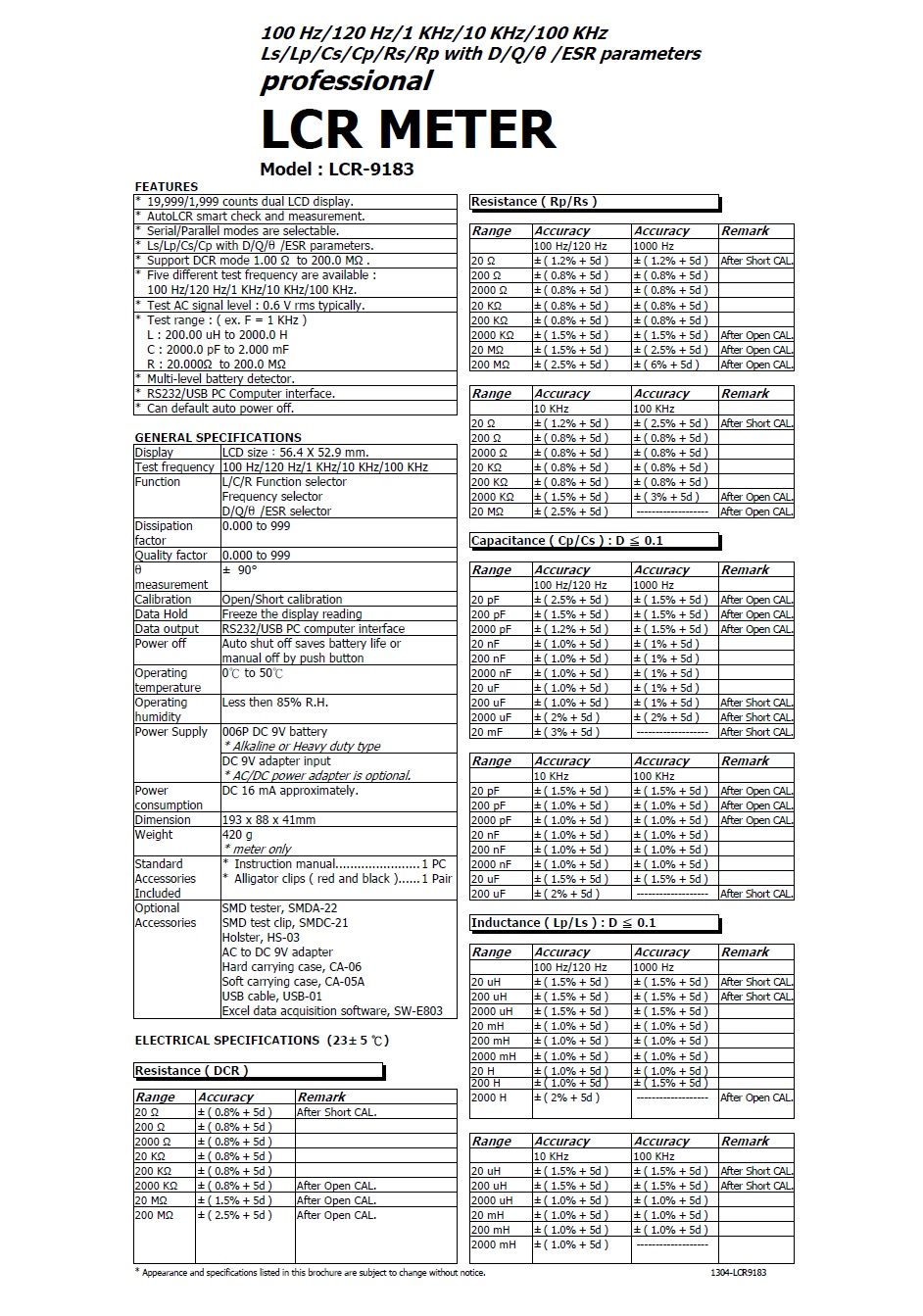

LCR-9183 專業型LCR錶
LCR-9183 Professional LCR METER
100/120Hz/1K/10K/100KHz
用智慧且多功能的LCR儀表達成精確度
LCR-9183 專業 LCR 儀以緊湊耐用的設計，提供準確且可靠的電感、電容與電阻測量，成為研發、生產線測試及品質控管等多種應用中不可或缺的工具。
LCR-9183 的卓越特點：
1. 寬測試頻率範圍：支援五種不同的測試頻率：100 Hz、120 Hz、1 KHz、10 KHz 及 100 KHz，提供多種測量需求的彈性。
2. 全面測量參數：測量電感（Ls/Lp）、電容（Cs/Cp）、電阻（Rs/Rp）及耗散因子（D）、品質因子（Q）、相角（θ）及等效串聯電阻（ESR）參數。
3. 高精度與解析度：提供 19,999/1,999 倍數的雙 LCD 顯示，提供高解析度且準確的讀數。
4. AutoLCR 智慧檢查：具備 AutoLCR 智慧檢查與測量功能，提升操作效率與使用者友善。
5. 資料介面：包含 RS232/USB PC 電腦介面，用於資料記錄與分析。
☆5位半+4位半雙視窗+類比顯示
☆19999/1999，五位半/四位半 雙顯示
SMD智慧型LCR測量，電腦連線記錄
可接變壓器，可用於產線QC
1.Ls/Lp/Cs/Cp，D/Q/θ/ESR參數量測
ESR等效串聯電阻
2.DCR/Rp/Rs：1.00Ω-200.0MΩ(詳閱英文目錄)
3.不同頻率量測設定：100/120/1K/10K/100K
4.測試範圍(以1KHz為例)
L:200.00uH-2000.0H
C:2000.0pF-2.000mF
R:20.000Ω-200.0MΩ
5.可分別設定D損耗參數/Q品質參數0.000-999
6.θ相角測定：±90°
7.開路/短路校正
8.讀值保留功能
‧附紅黑鱷魚夾線
☆廣泛用於SMT品管檢驗及維修/教學
選購品：
HS-03 保護套
SMDA-22 SMD測試器
SMDC-21 SMD測試夾
專用軟體SW-E803
專用120V變壓器
RS-232/USB連接介面
Cp: Parallel Capacitance(並聯電容)
Cs: Series Capacitance(串聯電容)
Lp: Parallel Inductance(並聯電感)
Ls: Series Inductance(串聯電感)
Rp: Parallel Resistance(並聯等效電阻)
Rs: Series Resistance(串聯等效電阻)
☆Ls/Lp/Cs/Cp提高量測精度的技巧：
先測DCR+Rp+Rs
阻抗>10KΩ並聯p模式
阻抗<10Ω串聯s模式
☆避免儀表損壞，測電容前一定要先放電
