功率计PW3335

单相功率计、AC/DC高精度测量待机功率、操作时功率

高精度测量待机功率、操作时功率

±0.15%的较高基本精度

1mA量程～20A量程（最大30A保证精度）

DC、和0.1Hz~100kHz和宽频带

谐波测量标配、对应IEC62301等各种测量标准

变频器/马达的无负载试验中实现低功率因数但高精度测量

可同步控制最多8台

最大输入AC5000A，配备外部电流传感器输入端口（仅限PW3335-03、PW3335-04）

主机不带测试治具。需要使用阻抗分析仪IM7580专用的测试治具。

---------------------------------------------------------------------------------------------------------------------

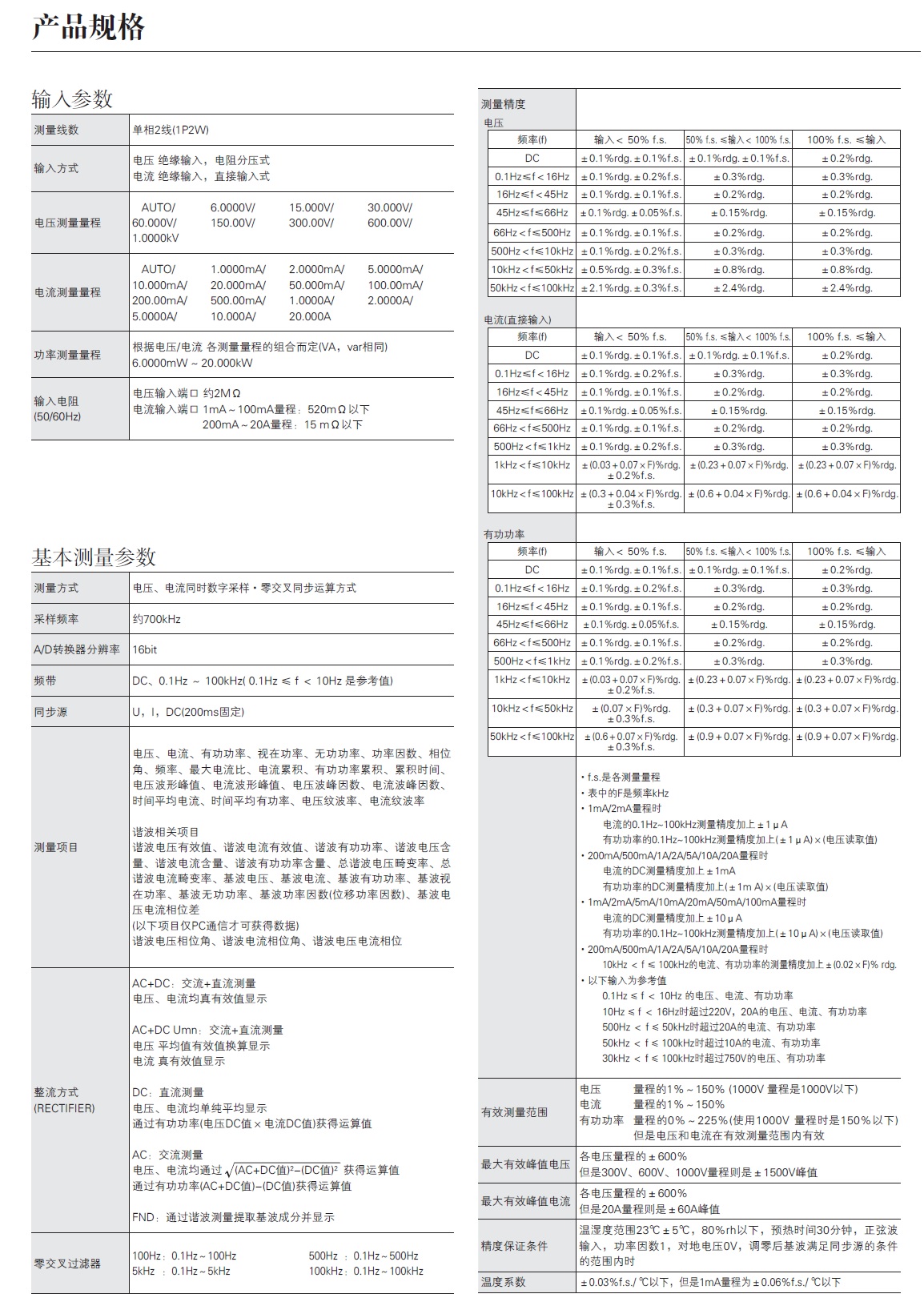

基本参数

测量线数 单相2线

测量项目 电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率、最大电流比、电流累积、有功功率累积、累积时                           间、电压波形峰值、电流波形峰值、电压波峰因数、电流波峰因数、时间平均电流、时间平均有功功率、电压纹波率、电流                           纹波率

谐波相关项目 同步频率范围10 Hz～640 Hz，分析次数：最大50次

                                谐波电压真有效值、谐波电流真有效值、谐波有功功率、综合谐波电压畸变率、总谐波电流畸变率、基波电压、基波电                                   流、基波有功功率、基波视在功率、基波无功功率、基波功率因数（位移功率因数）、基波电压电流相位差、谐波电压                                   含量、谐波电流含量、谐波有功功率含量

                                 （仅通过专用软件获得数据：谐波电压相位角、谐波电流相位角、谐波电压电流相位差）

测量量程 [电压] AC/DC 6 V～1000 V，8档量程

                        [电流] AC/DC 1 mA～20 A，14档量程

                        [功率] 6.0000 mW～20.000 kW (根据电压·电流量程的组合而定)

累积测量

(累积：10000小时以下) 固定量程累积/自动量程累积可切换

                                                [电流]6位显示（0.00000 mAh～，不同极性和综合值）

                                                [有功功率]6位显示（0.00000 mWh～，不同极性和综合值）

输入电阻 (50/60 Hz) 电压：2 MΩ，电流：520 mΩ以下 (1 mA～100 mA量程)，15 mΩ以下 (200 mA～20 A量程)

基本精度

(有功功率) ±0.1% rdg. ±0.1% f.s. (DC)

                        ±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.)

                        ±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ Input)

显示更新率 约5次/s~20s（根据平均次数的设置而变化）

频率特性 DC，0.1Hz～100kHz

D/A输出

仅限-02/-04机型            7ch（从以下中选择输出项目）、电平输出DC ±2 Vf.s.或5 V f.s.，波形输出1 V f.s.电平输出/波形输出（电压/电                                                   流/有功功率），电平输出（实在功率/无功功率/功率因数等），高速电平输出（电压/电流/有功功率）

功能          [整流方式切换] AC+DC, AC+DC Umn, AC, DC, FND

                          自动量程、平均值、VT·CT设置、同步控制、MAX/MIN等
