Product Name : | 用于电力管理 - 钳式功率计 3169-20, 3169-21 |
| Product Origin : | Japan | |
| Product Category : | Hioki | |
| More Products : | Click here! | |
| Contact Details : | 運揚有限公司 WANCO LIMITED | |
| Product Code : | 钳式功率计 3169-20, 3169-21 |
Product Details
用于电力管理 钳式功率计 3169-20, 3169-21
===========================================
可测量4回路的耗电量，同时测量谐波
单相4回路、3相2回路时的耗电量管理，同时进行谐波分析
PC卡储存数据
记录单个波形的功率
模拟图表记录高速 D/A 输出(3169-21)
提示: 测量电流或者功率因数时需要使用选件电流传感器。请使用HIOKI正版PC卡来保存数据。
============================================
基本参数
接线方式 单相二线，单相三线，三相三线，三相四线
注意： 50 或 60 Hz,而且共用相同的电压线
测量项目 电压，电流，有功/无功/视在功率，功率因数，有功电能，无功电能，频率，谐波
量程 电压：150/300/600.00V AC
电流：[使用9694时] 500 mA, 1/ 5 A AC
[使用9695-02时] 500 mA, 1/ 5/ 10/ 50 A AC,
[使用9660, 9695-03时]5/ 10/ 50/ 100 A AC
[使用9661时] 5/ 10/ 50/ 100/ 500 A AC
[使用9669时] 100/ 500/ 1 kA AC
使用CT9667时] 500/ 5 kA AC
有功功率：75.000W～900.0kW (根据组合电压和电流量程)
测量方式 数字采样, PLL 同步或 50/60 Hz固定时钟
基本精度 电压：±0.2% rdg. ±0.1% f.s.
电流：±0.2% rdg. ±0.1% f.s.+电流传感器精度
有功功率：±0.2% rdg. ±0.1% f.s.+电流传感器精度（功率因数=1）
钳式传感器9661：±0.3% rdg. ±0.01% f.s.（根据传感器而不同）
表示更新率 约2次/s（PC卡、内存存储时；RS-232C通信时除外）
数据保存间隔时间 标准间隔: 1/ 2/ 5/ 10/ 15/ 30 s, or 1/ 2/ 5/ 10/ 15/ 30/ 60 min
短时间隔：每1个周期/0.1/0.2/0.5 秒（仅瞬间值）
频率特性 基波频率45～66Hz，到50次谐波（谐波显示次数到40次）：±3%f.s.+测量精度
其他功能 错误接线检查、语言选择, 保持显示, 设置备份, 断电控制,锁键, [仅3169-21] D/A输出 4通道（±5 V DC f.s.)
电源供应 100～240V AC，50/60Hz 最大30VA
体积及重量 210宽×160高×60厚mm， 1.2kg
附件 :
电压线 L9438-53(黑、红、黄和蓝线各1根)，电源线(1),输入线标签 (1), 连接电缆 9441（1）(3169-21)，说明书（1），操作指南（1）
Product Attachment

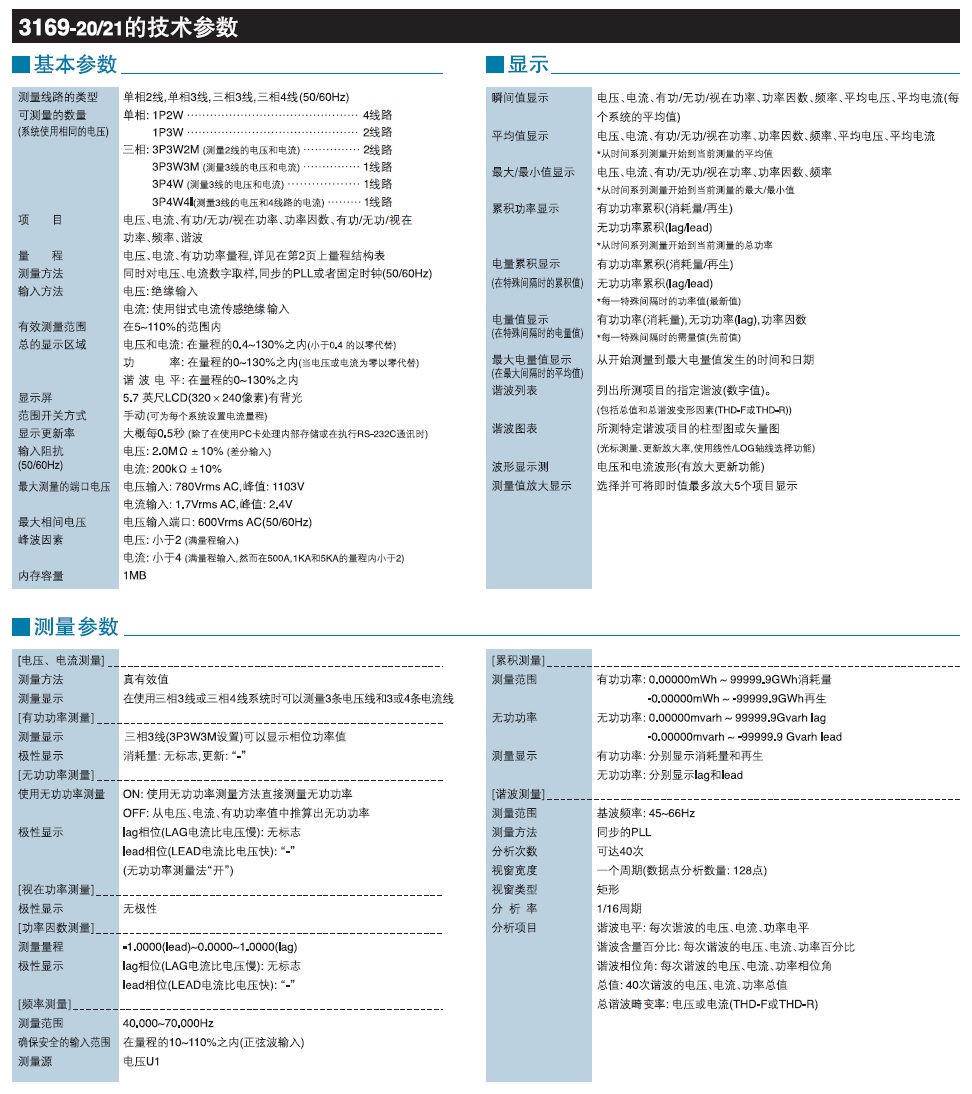

| File Name : Hioki-3169-20-21 Ref1.jpg |
