PV太阳能测试仪LR8400-92，LR8400-93->運揚有限公司 WANCO LIMITED

View Large	Product Name :	PV太阳能测试仪LR8400-92，LR8400-93
	Product Origin :	Japan
	Product Category :	Hioki
	More Products :	Click here!
	Contact Details :	運揚有限公司 WANCO LIMITED
	Product Code :	LR8400-92，LR8400-93

Product Details

PV太阳能测试仪LR8400-92，LR8400-93

LR8400-92 (AC/DC 200传感器和其他标配附件)

LR8400-93 (AC/DC 2000A传感器和其他标配附件)

注：LR8400-90系列标配不包含电池组Z1000。注：在长时间存储重要数据时，请务必使用符合工业标准的HIOKI原装CF卡。*标注输入单元无法拆卸。

===============================================

(LR8400-92)钳形AC/DC传感器CT9692-90(LR8400-93)钳形AC/DC传感器CT9693-90

差分探头9322

磁性转换头9804-01(红)

磁性转换头9804-02(黑)

选件部分套装(如下)一套

•照度计(英弘精机制用于LR8400-90s)

•热电偶(20m)

•电源线(用于差分探头)

•BNC转换线×2根(用于钳形传感器，用于差分探头)

•磁性吊带

----------------------------------------------------------------------------------------

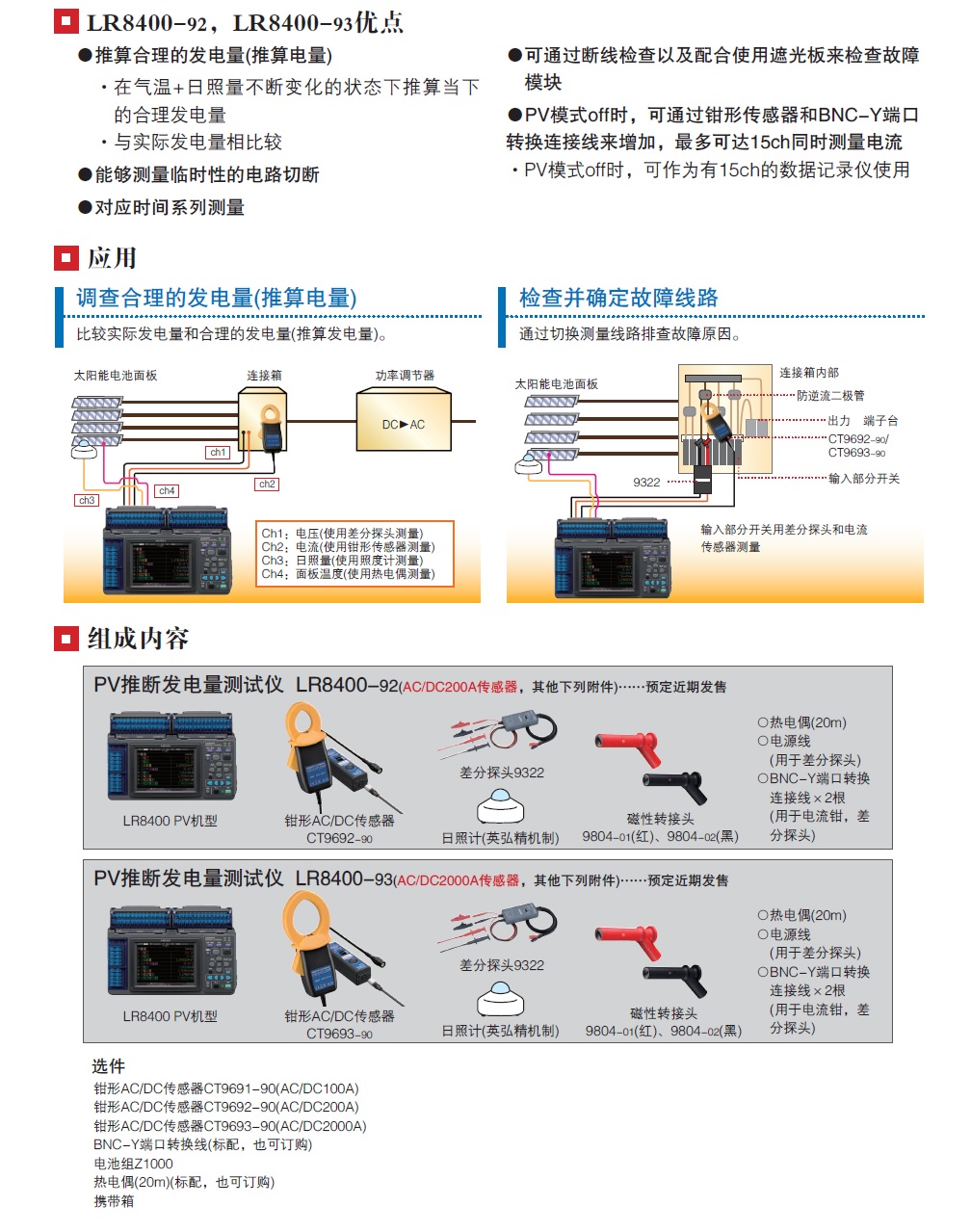

推断合理的发电量，解决发电不足的问题

推断合理的发电量(推断电能)

在气温+日照量时刻变化的情况下推断现在合适的发电量

和实际发电量的比较

测量时不需要暂时断开电路

可按照时间序列进行测量

通过特定断线线路以及和遮蔽板一起使用，可以调查发生故障的模块

即便是PV模式，钳形传感器和温度等最多可增加到7ch

PV模式OFF时，可以作为30ch的数采来使用

PV模式OFF时，可增加选件中的输入单元最多至60ch

=======================================================

PV模式基本参数

输入

(固定通道)

(自动设置转换比)

[unit1-ch1] 电压测量模式, 1V f.s., 转换比1000V

[unit1-ch2] 电流测量模式, 1V f.s., 转换比1000A

[unit1-ch3] 日照量测量模式, 20mV f.s., 转换比140kW/m2

[unit1-ch4] 面板温度测量模式, K型热电偶100℃ f.s., 转换比1℃

增加通道设置

[unit1-ch5]~[unit1-ch11] 可追加选择电压、热电偶, 钳形传感器(2000A, 200A, 100A, 20A, 10A)

※ [unit1-ch12]~[unit1-ch15], [unit2-ch1]~[unit2-ch15]是PV模式时不可使用

运算

(固定通道)

(自动设置转换比)

[W1] 功率(kW)测量模式, 电压(ch1-1)×电流(ch1-2)

[W2] 电能(kWh)测量模式, 电压(ch1-1)×电流(ch1-2)×测量时间(h)

[W3] 推断功率(kW)测量模式, 日照强度(ch1-3)÷Gs(标准试验条件1kW/m2) × (1+温度损耗※1) × (1-其他损耗系数) ×太阳能电池额定输出(kW)

[W4] 推断电能(kWh)测量模式, 日照强度(ch1-3)÷Gs(标准试验条件1kW/m2) × (1+温度损耗※1) × (1-其他损耗系数) ×太阳能电池额定输出(kW) ×测量时间(h)

※1温度损耗=太阳能电池最大输出温度系数× {面板温度(ch1-4) - 25} ÷ 100

[W5] AC推断功率(kW)测量模式, 推断功率(W3) ×功率调节器转换效率<参考值>

[W6] AC推断电能(kWh)测量模式, 推断电能(W4) ×功率调节器转换效率<参考值>

[W7] 推断功率近似率(%)测量模式, 电能(W2) ÷推断电能(W4)

显示	PV波形和数值的同时显示 PV波形和光标值的同时显示(AB光标值) PV波形和量规和设置的同时显示 PV数值显示电能和推断电能的显示 AC推断电能的显示

其他参数	PV模式OFF时和LR8400-21相同
